Einfache Ansteuerung für großformatige E Paper von 9,7" bis 42"

eJump macht die Ansteuerung von großformatigen E Paper des Herstellers E Ink mit den neuen Karten und der neuen Firmware denkbar einfach.

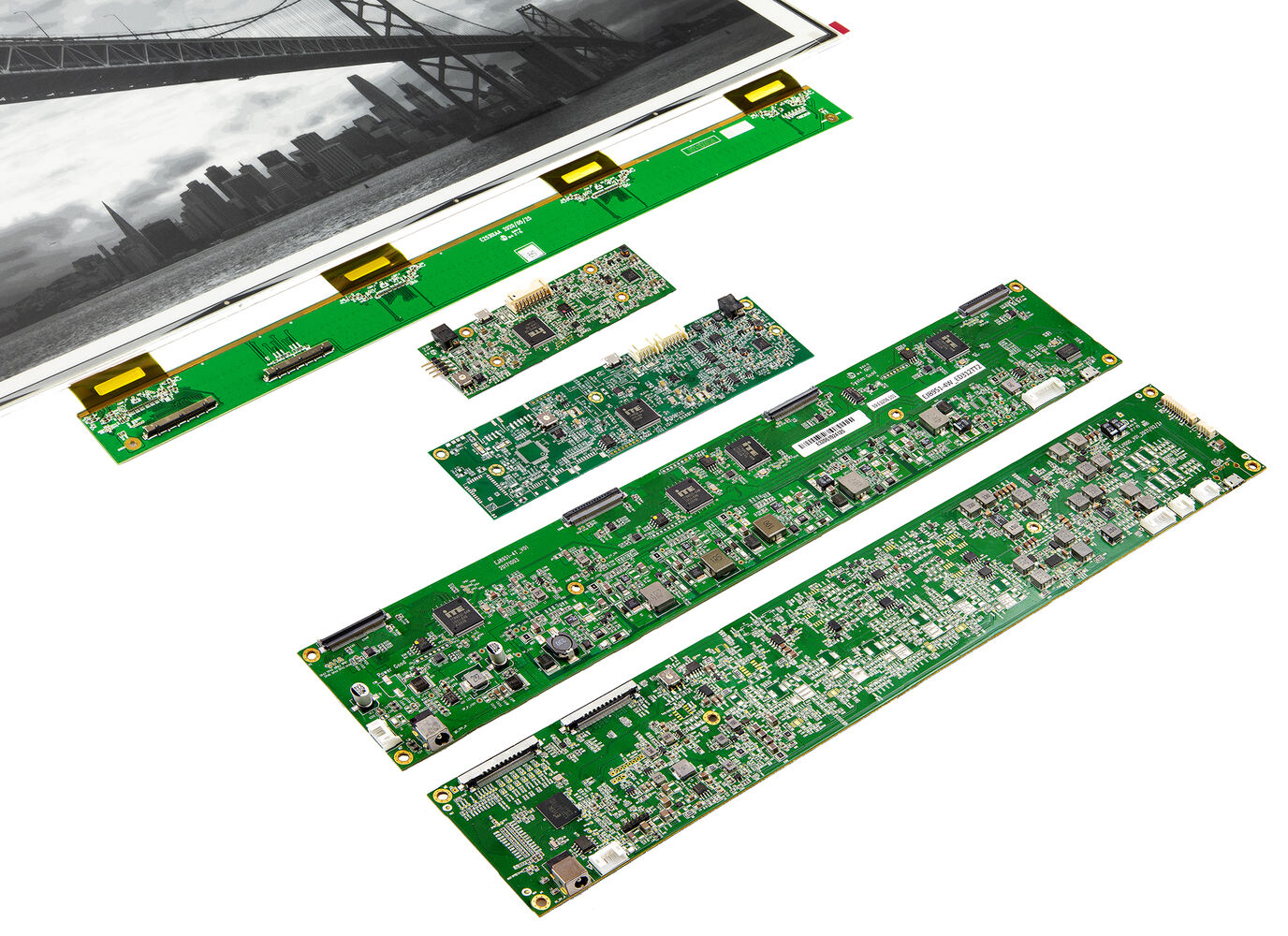

Fünf verschiedene Karten sind für die Ansteuerung der E Paper verfügbar.

Board Display
EJ8951E-2 ED420TT3, ED420TT1
EJ8951E-4 EC312TT2, ED312TT2, ED312TT3
EJ1000 ED280TT1, ED253TT1
EJ8951EL-1W EL133US1, EL097TR1, ED133UT2, ES133UT2, ED113TC2
EJ8951EL-1W-50 ED113TC1, ED113TC2

Alle Karten werden über den USB-Eingang angesteuert. Für Linux und Raspberry Pi OS (Raspbian) sind Demo-Programme mit Quellcode verfügbar. Eine genaue Beschreibung zur Installation und Kompilierung für Raspberry 4 ist hier veröffentlicht.

Die zugrundliegende API ist als dynamische Bibliothek ausgeführt. Die API in der aktuellen Version 2.0.2 enthält folgende Funktionen:

  • Get Panel Information
  • Load image data to T-con buffer
  • Display the image buffer
  • Set Vcom, set board id
  • Update Waveform

Mit dieser API gibt es folgende Beispielprogramme für den Raspberry:

  • sudo ./ejump_usb demo.bmp
    (Parameter: Bilddatei bzw. Pfad\Bilddatei)
  • sudo ./ejump_vcom 2100
    (Parameter: Vcom in Millivolt ohne Vorzeichen)
  • sudo ./ejump_waveform waveform.wbf
    (Parameter: Waveform-Datei)
Technische Spezifikation
Typ Input Signal Output Signal Auflösung max. (X*Y) Spannung (V) Outline (H*V, mm)
EJ1000 USB Mini-LVDS 3840 * 1080 12 400 * 65
EJ8951-1W USB TTL 1600 * 1200 5 120 * 36
EJ8951-2W USB 2 × TTL 2880 * 2160 12 400 * 65
EJ8951-4W USB 4 × TTL 2880 * 2160 12 400 * 65
EJ8951E-4 USB 4 × TTL 2880 * 2160 12 400 * 65
EJ8951EL-1W USB TTL 1600 * 1200 5V 180 * 45
EJ8951EL-1W-50 USB TTL 2400 * 1034 5V 180 * 45
Links:

Für weitere Informationen über die Verfügbarkeit der Karten und zukünftige Produkte wenden Sie sich an Ihren Vertriebspartner oder verwenden Sie das Kontaktformular auf unserer Webseite.
