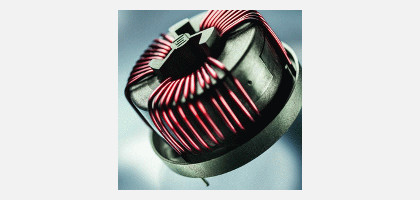

SCHURTER erweitert das umfangreiche Sortiment der stromkompensierten Drosseln mit einer neuen Reihe für Hochstrom-Anwendungen auf Leiterplatten.

Eine stromkompensierte Drossel mit Kondensatoren ist die effizienteste Massnahme zum Unterdrücken von EMV-Störungen.

Die neue DKIH-1 Serie ist für 1-Phasen AC- oder DC-Anwendungen bis zu einem Nennstrom von 10 bis 50 A geeignet. Kompakt und relativ leicht sind die stromkompensierten Drosseln einfach auf der Leiterplatte einzusetzen, die Kontaktierung erfolgt mittels Durchsteckkontakten (THT). Die Bauteile sind entwickelt und zugelassen entsprechend den Normen IEC 60938, UL 1283 und CSA 22.2 no. 8.

Die neue DKIH-3 Serie ist für 3-Phasen AC-Anwendungen bis zu einem Nennstrom von 10 bis 50 A geeignet. Die stromkompensierten Drosseln sind entwickelt entsprechend der Norm IEC 60938.

Die DKIH-1 und DKIH-3 sind für einen grossen Temperaturbereich von -40 bis +100°C ausgelegt.

DKIH-1 / Technische Merkmale:

• Nennspannung: 300 VAC (UL, ENEC), 250 VAC (CSA), 425 VDC
• Nennströme: 10 bis 50 A (ENEC / UL / CSA) bei 40°C
• Nenninduktivität: 0.15 to 0.80 mH
• Betriebsfrequenz: 0 – 400 Hz
• Anschlusstechnik: THT
• Gewicht: 30-115 g
• Material/ Gehäuse: UL 94V-0
• Umgebungstemperatur: -40 °C bis 100 °C
• Kundenspezifische Pinkonfiguration möglich

DKIH-3 / Technische Merkmale:

• Nennspannung: 600 VAC
• Nennströme: 10 bis 50 A bei 40°C
• Nenninduktivität: 0.08 to 1.10 mH
  • Kundenspezifische Pinkonfiguration möglich
• Betriebsfrequenz: 0 – 400 Hz
• Anschlusstechnik: THT
• Gewicht: 90-160 g
• Material/ Gehäuse: UL 94V-0
• Umgebungstemperatur: -40 °C bis 100 °C

Anwendung:

• Frequenzumrichter für Photovoltaik oder Stromspeicher
• Ladestationen für elektrische Fahrzeuge
• USV-Anlagen
• Getaktete Schaltnetzteile
