BJD präsentiert FAKRA-Steckverbinder für die Automobilindustrie

Wir freuen uns, die FAKRA-Steckverbinder (kurz für „Fachkreis Automobil“) von BJD vorstellen zu dürfen – ein essenzielles Bauteil für die moderne Automobilindustrie. Entwickelt nach DIN 72594-1 und USCAR-18 Standards, wurden diese Steckverbinder speziell für den Einsatz in Fahrzeugen konzipiert und von deutschen Automobilherstellern standardisiert.


FAKRA-Steckverbinder: Schlüsselkomponente für vielseitige Automobilanwendungen

FAKRA-Steckverbinder sind als Koaxial-Steckverbinder prädestiniert für unterschiedlichste Anwendungen im Automobil, darunter:

  • Antennensignale (FM/DAB, TV)
  • Hochfrequenzanwendungen wie Keyless-Go-Systeme
  • Mobilfunktechnologien (GSM, HF-Bluetooth)
  • Digitale Kamerasysteme
  • Standheizungen
  • GPS-Navigations- und Telematiklösungen

Ein hervorstechendes Merkmal der FAKRA-Steckverbinder ist ihre mechanische Kodierung sowie die farbliche Kennzeichnung. Diese sorgt dafür, dass Fehlsteckungen zuverlässig vermieden werden. Zudem ermöglichen sie Mehrfachkombinationen, die die Flexibilität im Fahrzeugdesign erhöhen. Typische Farbkodierungen sind:

  • Grau: Funkfernbedienung, Zentralverriegelung
  • Lila: GPS-Antenne
  • Beige: Standheizung
  • Curry: Radio, Videoeingang
  • Aquamarin: Nullkodierung (Multipurpose)

Leistung unter extremen Bedingungen

FAKRA-Steckverbinder von BJD sind für den Einsatz unter anspruchsvollen Bedingungen konzipiert. Sie halten weiten Temperaturbereichen von -40°C bis +105°C stand und trotzen Erschütterungen sowie Vibrationen – ideal für die Herausforderungen im Automobilsektor. Dank ihrer Eignung für das Reflow-Lötverfahren wird eine schnelle und zuverlässige Bearbeitung sichergestellt.

Technische Highlights auf einen Blick

  • Impedanz: 50 Ω, Frequenzbereich bis 6 GHz
  • Kontaktwiderstand: maximal 40 mΩ
  • Ausziehkraft: ≥110 N
  • Arbeitsspannung: bis zu 60 V
  • Standard-Typen, On-Board-Typen und High-Speed Data-Typen in zahlreichen Varianten verfügbar
  • Mini-FAKRA-Modelle für platzsparende Lösungen
  • Varianten in Schutzart bis IPX7 für höchste Zuverlässigkeit

Besuchen Sie uns auf der electronica 2024

electronica 2024

Erleben Sie die FAKRA-Steckverbinder von BJD auf der electronica 2024 in München:

12. bis 15. November 2024
Messe München
Halle C4, Stand 259

Über Beijida Electronics (BJD)


Beijida Electronics (BJD) ist ein exklusiver chinesischer Hersteller von Steckverbindern. 2004 in Dongguan gegründet, fertigt BJD heute an zwei Standorten in China und in Vietnam mit 400 Mitarbeitern. Ein wichtiges Merkmal hinsichtlich der Anpassungsfähigkeit und Flexibilität für den Markt ist das Vorhandensein eines eigenen Werkzeugbaus und der Fertigung für Metall- und Kunststoffteile. Neben der IATF 16949 Zertifizierung des Unternehmens kann BJD auch Prüfungen nach dem USCAR-2 Standard anbieten.

BJD ist ein Unternehmen, das sich sehr stark auf die Automobilzulieferindustrie spezialisiert hat, darüber hinaus aber auch kundespezifische Lösungen im Industrie- und Konsumgüterbereich unterstützt. Produktschwerpunkte liegen im Bereich der Stiftleisten, der FFC/FPC-Steckverbinder, der FAKRA-Steckverbinder und der Board to Board-Steckverbinder.

Für weitere Informationen wenden Sie sich gerne jederzeit an Ihre Ansprechpartnerin oder Ihren Ansprechpartner in unserem Hause oder schreiben Sie uns eine Mail an info@beck-elektronik[dot]de

FAKRA-Steckverbinder für die Automobilindustrie

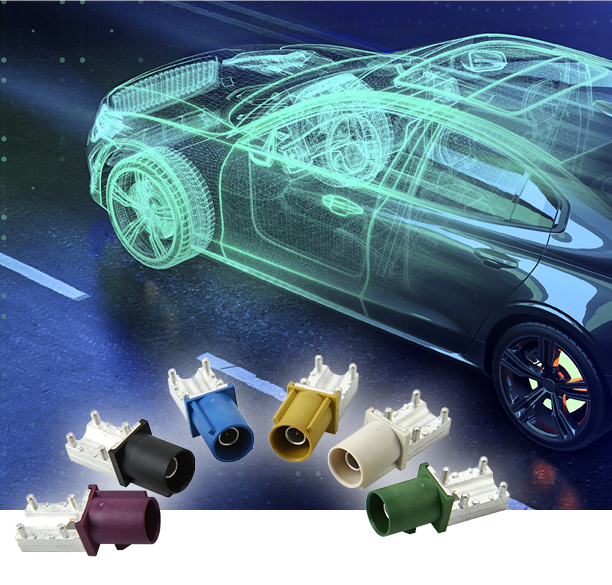

Anwendungsbeispiel: FAKRA-Steckverbinder von BJD für die Automobilindustrie (Bild: BJD / Beck Elektronik / Adobe Stock)
