Ein sehr effizienter Konstantstrom-Controller-IC für Low-Cost nicht dimmbare LED-Beleuchtungsanwendungen: TS19706CS.

Der TS19706CS ist einsetzbar für isolierte Primärseite Flyback Regulierung oder nicht isolierte Buck-Boost-Topologie Stromregelung.

Der integrierte 630 V-Leistungs-MOSFET und eine aktive Leistungsfaktor-Korrektur im Flyback-Modus reduzieren die erforderlichen externen Komponenten (BOM) für die Umsetzung.

Der IC erreicht eine hohe Leistungsfaktor-Korrektur und einen niedrigen Klirrfaktor (THD) im Boundary-Conduction-Mode (BCM) Betrieb.

Die Netz- und Lastregelung des LED-Stroms lässt sich leicht auf <± 3% einstellen.  Der TS19706CS bietet auch einen Übertemperatur-, VCC Überspannungs- und Systemausgang-Kurzschluss- und -Leerlauf-Schutz.

Eine integrierte Lösung für intelligente LED-Beleuchtungsanwendungen mit eingebautem Switch-Modus für Konstantstrom (CC) und Konstantspannungs (CV) Regelung bietet: TS19340CS14.

Die integrierten PWM und lineare Dimm-Funktionen ermöglichen es dem Designer, viele externe, diskrete Komponenten für die Dimming Modelle zu ersetzen.

Die PWM-Frequenz ist durch Selektion des Kompensationskondensators von 100 Hz bis 10 kHz konfigurierbar. Die Abschaltspannung im linearen Dimming kann durch einen Widerstandsteiler am CCO Eingang eingestellt werden.

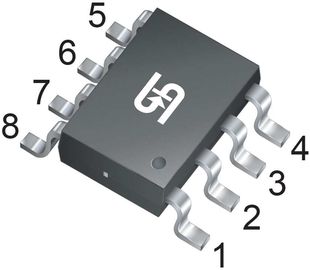

Der Hochleistungs- Konstantstrom-PWM-Controller LED-Treiber mit integrierten synchron-Hochspannungs-MOSFETs: TS19751xCS.

Hervorragende Netz- und Lastregelung, hohe Genauigkeit und Effizienz werden durch Peak-Sensing-Current-Mode-Buck-Umwandlung erreicht.

Die Pulse-by-Pulse-Wellenformanalyse ermöglicht eine viel schnellere kompensierte, gesteuerte Reaktion als herkömmliche Lösungen, was ein verbessertes dynamisches Lastverhalten zur Folge hat.

Die TS19751xCS bieten eine Reihe von eingebauten Schutzfunktionen, die dabei helfen, die Anzahl der externen Komponenten zu minimieren, das EMI-Design zu vereinfachen und die Gesamtstückkosten zu senken. Die eingebaute Strombegrenzungsfunktion ermöglicht ein optimiertes Transformator Design in üblichen off-line-Anwendungen über einen weiten Eingangsspannungsbereich.

Anwendungen:

• LED lighting
• Intelligent lighting management
• Down lights, Tube lamps, PAR Lamps, Bulbs (Candle light bulb, GU10 light bulb)
